愛菜（あいさい）くん
ビニールハウス谷・サイド自動開閉装置
製品ラインナップ

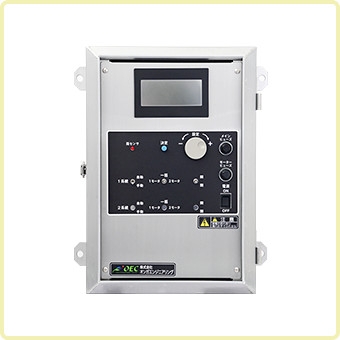

総合制御盤
| 形式 | MAC41B |
|---|---|
| 電源 | 3相 AC200V+10% 50/60Hz |
| 消費電力 | 約65VA |
| 大きさ | W260×H372×D160mm |
| 重量 | 9kg |
| 制御能力 | 18モーター |
| 機能 |
・24段変温管理（最大） ・PDI制御 ・全開ストローク調整 ・温度表示 ・最低/最高温度時間表示（7日間分） ・１モーター/一括/２モーター切替え ・停電対策機能 ※温度センサー・雨センサー（別売り） |
- 標準仕様制御盤・MAC41Bタイプ
- 高機能制御盤・MAC41BH（谷シートキャンセル/温度優先/換気機能） ・MAC41BF（自動復帰機能） ・MAC41BHG（谷シートキャンセル/温度優先/換気機能/外気温制御） ・MAC41BHFG（谷シートキャンセル/温度優先/換気機能/自動復帰機能/外気温制御機能） ・MAC21BK（ちょこっと換気）
低コスト高機能制御盤
| 形式 | B３-OK |
|---|---|
| 電源 | 単相 AC200+10% 50/60Hz |
| 消費電力 | 約65VA |
| 大きさ | W200×H310×D135mm |
| 重量 | 3.6kg |
| 制御能力 | 8モーター |
| 機能 |
・開温度閉温度設定 ・動作時間、休止時間設定 ・開幅設定、閉幅設定 ・温度表示 ・左右一括切り替え ※雨センサー（別売り） |
制御装置
内カーテン制御盤（タイマーのみ）
| 形式 | TM-12R |
|---|---|
| 電源 | 単相 AC200+10% 50/60Hz |
| 消費電力 | 24VA |
| 大きさ | W200×H310×D135mm |
| 重量 | 2.4kg |
| 制御能力 | 6モーター |
| 機能 | ・24h タイマー制御 ・3段階切り替え |
内カーテン制御盤（タイマー及び、温度）
| 形式 | TM-13R |
|---|---|
| 電源 | 単相 AC200+10% 50/60Hz |
| 消費電力 | 24VA |
| 大きさ | W200×H310×D135mm |
| 重量 | 2.4kg |
| 制御能力 | 6モーター |
| 機能 | ・24h タイマー制御 ・3段階切り替え ・温度制御 |
駆動装置

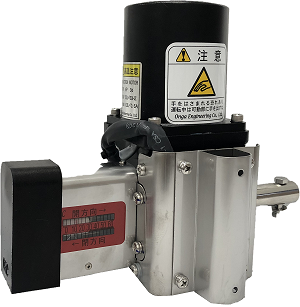

自走谷モーター (停電対策機能付)
| 形式 |
MG21-RT6B |
|---|---|
| 電源 | 3相 AC200V 50/60Hz |
| 定格出力 | 50W |
| 大きさ | W115×H215×D185mm |
| 重量 | 3.7kg |
| 機能 | ・巻き上げ幅 4.5m ・ハウス長 100m ・開幅調整、閉幅調整あり |
サイド及び内カーテンモーター (停電対策機能付)
| 形式 |
MG21-RT6P/U |
|---|---|
| 電源 | 3相 AC200V 50/60Hz |
| 定格出力 | 50W |
| 大きさ | W190×H215×D185mm |
| 重量 | 4.1kg |
| 機能 | ・巻き上げ幅 4.5m ・ハウス長 100m ・開幅調整、閉幅調整あり |

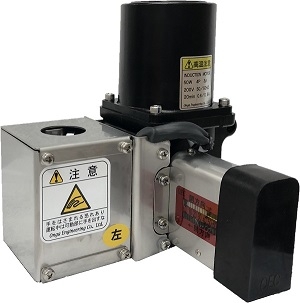

ステンレス固定谷モーター (停電対策機能付)
| 形式 | M12KT9AC |
|---|---|
| 電源 | 3相 AC200V 50/60Hz |
| 定格出力 | 80W×2 |
| 大きさ | W320×H205×D165mm |
| 重量 | 8.7kg |

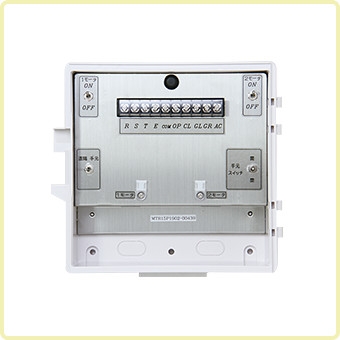

接続BOX 制御装置と駆動装置をつなぐ
2台までの自走谷、サイドモーターが接続可能。
手元開閉スイッチ付。
| 形式 | MTR-1６ |
|---|---|
| 大きさ | W225×H200×D110mm |
| 重量 | 1.2kg |

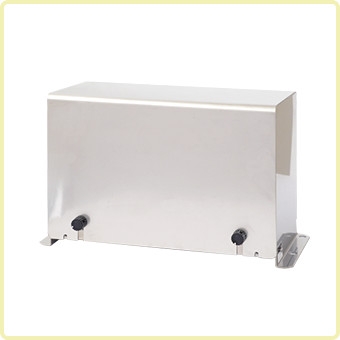

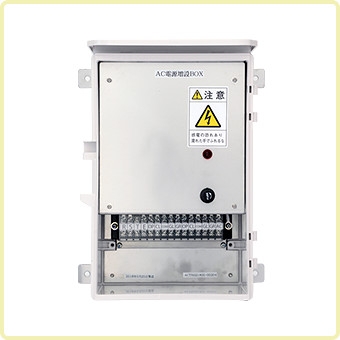

増設BOX 制御能力をフォローする増幅器
1台で16台のモーターが増設可能！
※3BOX以上の場合はお問い合わせ下さい
| 形式 | ACTR02（MTR-1６ 増設用） |
|---|---|
| 電源 | 単相 AC200V 50/60Hz |
| 定格出力 | 約55VA |
| 大きさ | W260×H375×D150mm |
| 重量 | 3.9kg |
※仕様は、改良などにより予告なく変更する場合があります。
取り付け（例）

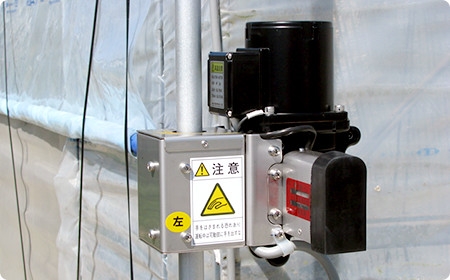

側面換気（サイド）モーター

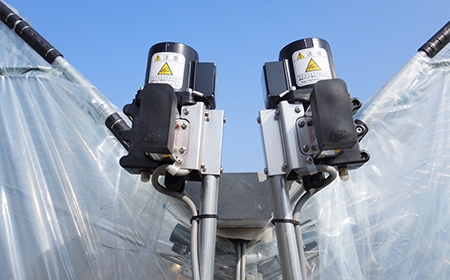

谷換気モーター

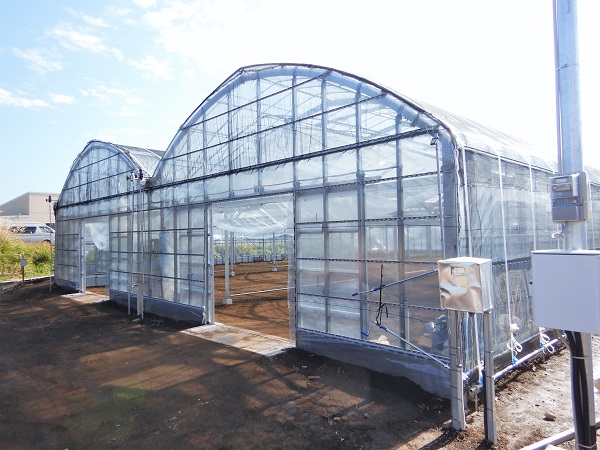

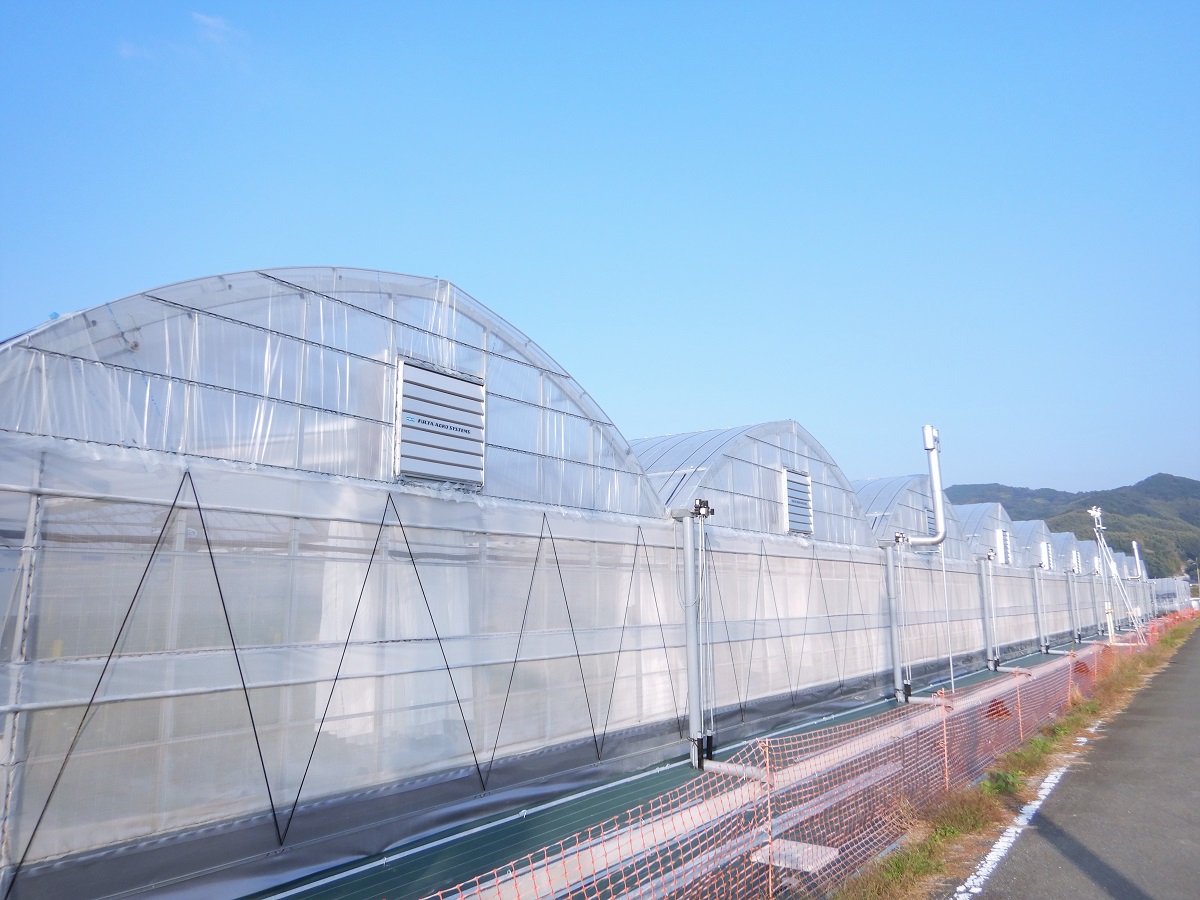

施工事例
-
設置事例①自走谷モーター
-
設置事例②自走･内カーテン
-
設置事例③固定谷モーター
商品カタログ
愛菜くんのカタログは下記ダウンロードしてご覧下さい。
※PDFファイルのダウンロード・閲覧には、 Adobe Readerが必要です。
